ZIGBEE UNTERPUTZMODULE
IM ÜBERBLICK - SCHALT- & DIMMAKTOREN

In diesem Blogbeitrag beschäftigen wir uns mit der Vielzahl an Zigbee Unterputzmodulen und geben dir dafür einen kurzen Überblick zu den Produkten. Zum einen gibt es Unterputzmodule, mit denen man 230 Volt Lampen smart machen kann und zum anderen gibt es Unterputzmodule, mit denen man smarte LED Lampen steuern kann. Alle unsere hier vorgestellten Produkte sind kompatibel mit Philips Hue, Ikea Tradfri oder Amazon Echo Plus. Die Ausnahme bildet da das Friends of Hue Modul, das ist nur mit Philips Hue kompatibel. Besonders wichtig ist uns an dieser Stelle dir die kleinen aber feinen Unterschiede der Produkte, wie Schaltaktor für Schalter und Taster sowie Dimmaktor für Taster mit Nulleiter sowie ohne Nullleiter, aufzuzeigen. Bevor wir zu den einzelnen Produkten kommen, erfährst du der vollständigkeitshalber nochmal, was Zigbee überhaupt ist. Im Anschluss daran haben wir für dich den Einrichtungs- sowie Installationsvorgang der Produkte mit der Hue App detailliert beschrieben.

1. Was ist Zigbee?

ZigBee ist ein Funkstandard, der in kürzester Zeit unterschiedliche Geräte miteinander verbindet - vergleichsweise wie WLAN und Bluetooth. Der Vorteil bei dem ZigBee Funkstandard ist, dass dieser Energieeffizienter ist und eine hohe Flexibilität aufweist. Das Netzwerk wird von den Endgeräten autark genutzt, das heißt, dass die Geräte sich mit dem Netzwerk nach der ersten Verbindung selbstständig koppeln und darüber kommunizieren. Ein weiterer Vorteil bietet der geringe Energiebedarf für batteriebetriebene Geräte. ZigBee ist mittlerweile ein etablierter Funkstandard, sodass es von den meist bekanntesten Hersteller genutzt wird und es eine Vielzahl von Produkten auf den Markt vorhanden ist.

2. Schaltaktor für Schalter

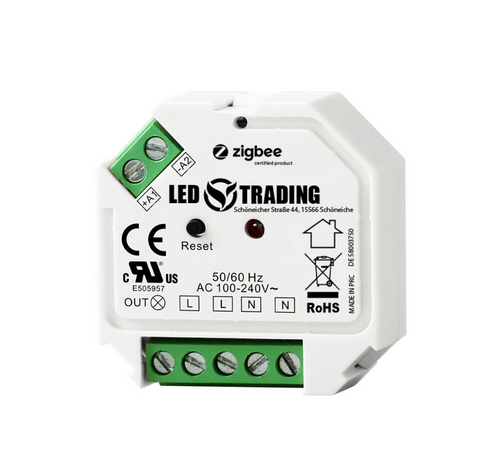

Der ZigBee 3.0 Unterputz Schalter, ist wie der Name schon verrät für Schalter gedacht, um zum Beispiel 230 Volt Lampen sowie Leuchtmittel, die nicht dimmbar sind mit Philips Hue, Ikea Trandfi oder Amazon Echo Plus zu steuern. Diese Unterputzsteuerung arbeitet auf dem ZigBee 3.0 Standard und ist damit mit einer Vielfalt von gängigen ZigBee Hubs/Gateways kompatibel.
Der Controller ist für eine Schaltung für LED Beleuchtung mit 100-240 VAC Stromeingang (das ist die übliche 230 Volt Spannung) hergestellt wurden. Der Unterputz Schalter wurde so konzipiert, dass dieser sich in die gängigen Unterputzdosen hinter deinem Schalter platzieren lassen.
Das Besondere an dieser Unterputz Steuerung ist, dass der Schalter selbst noch über einen Schalteranschluss verfügt, womit dieser sich nicht nur mit der App, sondern auch mit einem Schalter schalten lässt.
Den Schaltaktor gibt es auch als 2 Kanal Aktor, welche dann für Serien und Doppelschalter geeignet sind.
Wie der Name Schalter schon sagt, kannst du mit diesem Controller, alle LED GU10, E27 und E14 Leuchtmittel oder Einbaupanel EIN- UND AUSSCHALTEN.

3. Dimmaktor für Schalter mit Nullleiter

Der Tirac Dimmer Controller für Schalter mit Nullleiter arbeitet mit dem ZigBee 3.0 und ist daher mit allen gängigen ZigBee Hubs/Gateways kompatibel. Mit dem Steuergerät lassen sich 230 Volt dimmbare LED Lampen und Leuchtmittel steuern, dahingehend verfügt der Controller über einen 100-240VAC Stromeingang. Durch seine kleine Baugröße passt er in alle üblichen Unterputzdosen.
Die Dimmer Steuerung wurde bereits mit Philips Hue, Osram Lightify, Ikea Tradfri und Amazon Echo Plus getestet.
Das Gerät selbst verfügt über einen weiteren Schalteranschluss, wodurch dieser nicht nur per App, sondern auch direkt am Schalter gesteuert werden kann.
Kleiner Hinweis: Das Dimmen selbst funktioniert nur über die App.
Es können mit dem Unterputz Dimmer alle LED Gu10 Leuchtmittel oder Einbaupanels mit dimmbaren Netzteilen ein und ausgeschaltet werden sowie die Helligkeit über die App gesteuert werden.

4. Schaltaktor für Taster

Wie der Name Schaltaktor für Taster schon verrät, ist dieser im Gegensatz zu dem Schaltaktor für Schalter, für einen Taser konzipiert wurden. Auch dieser Controller läuft auf dem ZigBee 3.0 Standard und verfügt über einen 100-240VAC Stromeingang und ist somit für die üblichen 230 Volt Spannung entwickelt worden. Außerdem passt auch dies Unterputz Steuerung in alle gängigen Unterputzdosen.
Ebenso verfügt der Unterputz Controller über einen zusätzlichen Tasteranschluss, weshalb du ihn nicht nur mit der App, sondern auch per Taster schalten kannst.
Der Unterputz Taster, ist mit den meisten Gateways ZigBee ZLL und ZigBee 3.0 Gateways kompatibel. Er wurde bereits mit Philips Hue, Ikea Tradfri oder Amazon Echo (mit integriertem Hub), getestet.
Den Schaltaktor gibt es auch als 2 Kanal Aktor, welche dann für Serien und Doppeltaster geeignet sind.
Du kannst mit diesem Steuergerät also alle LED GU10 oder Einbaupanel, die nicht dimmbar sind EIN- UND AUSSCHALTEN.

5. Dimmaktor für Taster mit Nullleiter

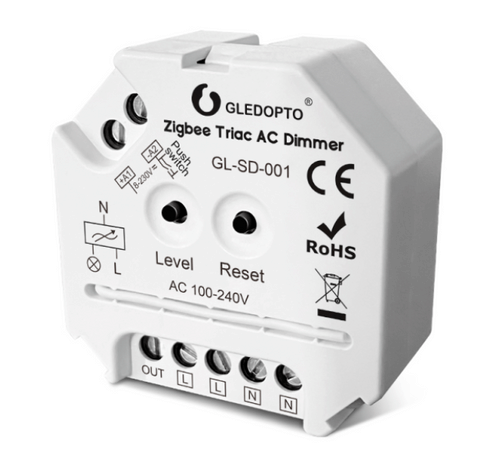

Der Dimmaktor für Taster mit Nullleiter von GLEDOPTO arbeitet auf dem ZigBee 3.0 Standard und ist somit mit den gängigen ZigBee Gateways/Hubs kompatibel. Wie der Name Dimmer schon verrät, ist dieser Controller dafür konzipiert worden, um deine smarten 230 Volt Lampen sowie Leuchtmittel in der Helligkeit zu regulieren sowie diese EIN- UND AUSZUSCHALTEN.

Dabei ist zu beachten, dass dieses Steuergerät speziell für Taster hergestellt wurde und sich somit in alle üblichen Unterputztaster einlegen lässt, hierbei empfehlen wir jedoch eine tiefe Unterputzdose. Der Controller selbst bietet eine Steuerung für dimmbare LED Beleuchtung mit 100-240VAC, also den üblichen 230 Volt Stromeingang.
Du kannst mit diesem Triac Steuerungsgerät alle LED GU10 Leuchtmittel oder Einbaupanel mit dimmbaren Netzteilen EIN- UND AUSSCHALTEN sowie die Helligkeit in verschiedenen Stufen REGULIEREN

Der Dimmer lässt sich über dein ZigBee System, per Fernbedienung sowie Wandschalter in der RGBCCT Variante von GLEDOPTO oder durch den Taster selbst bedienen. Als kleiner Hinweis: Für die Fernbedienung und Tasterschaltung wird kein ZigBee Gateway benötigt und kann mit allen Milight Fernbedienungen(RGB-CCT Variante) bedient werden.

Wie auch die anderen Produkte, ist dieser Unterputz Dimmer für Taster mit Nullleiter mit verschiedensten Anbietern wie z.B.  Philips Hue, Ikea Trandfi oder Amazon Echo Plus, kompatibel.

Abbildung eines Anschlussbeispieles für einen Dimmaktor für Taster mit Nullleiter

6. Dimmaktor für Taster ohne Nullleiter

Der Dimmaktor für Taster ohne Nullleiter mit dem ZigBee 3.0 Standard und ist damit mit vielen gängigen ZigBee Hubs/Gateways kompatibel, unter anderem wurde diese Steuerung bereits mit Philips Hue, Ikea Trandfi oder Amazon Echo Plus, getestet.

Wie auch der andere Dimmaktor für Taster mit Nullleiter, wurde diese Steuerung für Taster ohne Nullleiter konzipiert, um deine smarten 230 Volt LED Leuchtmittel in der Helligkeit zu regulieren sowie AN- UND AUSZUSCHALTEN

Auch hier ist zu beachten, dass diese Unterputz Steuerung speziell für Taster entwickelt wurde und sich in jede handelsübliche Unterputzdose einbauen lässt. Der Controller ist für eine Steuerung für dimmbare LED Leuchtmittel mit 100-240VAC, also den üblichen 230 Volt Stromeingang hergestellt worden.
Auch dieser Dimmer, bietet noch einen zusätzlichen Tasteranschluss, weshalb du diesen nicht nur per App, sondern auch mit einem Taster schalten und dimmen kannst. Da dieser über einen 2poliger Anschluss verfügt, wird kein direkter Nullleiter benötigt.

Du kannst mit diesem Triac Steuergerät LED GU10 Leuchtmittel oder Einbaupanel mit dimmbaren Netzteilen EIN- UND AUSSCHALTEN sowie die Helligkeit regulieren.

7. Friends of Hue Unterputzmodul mit 4 Kanälen

Mit diesem Unterputzmodul kannst du deine Philips Hue kompatible ZigBee LED Beleuchtung simpel steuern. Dieses Modul verfügt über 4 Zugänge und kann somit an bis zu 4 Tastersignale angeschlossen werden und passt außerdem in eine europäische Standardunterputzdose. Das hat den Vorteil, dass sich das Modul unsichtbar in dein System integriert, sodass du dadurch dein Schalter Design behalten kannst. Du hast außerdem die Möglichkeit bis zu 4 Taster in der Hue App zu konfigurieren und Funktionen wie An/Aus, Dimmen sowie Szenen zuzuordnen.

Um deinen vorhandenen Taster in einen smarten Taser zu verwandeln, benötigst du für die Steuerung eine Philips Hue Bridge V2 sowie die passende Hue App.


8. Friends of Hue Unterputzmodul für Batterien mit 4 Kanälen

Mit diesem Unterputzmodul kannst du deine Philips Hue kompatiblen ZigBee LED Leuchten simpel steuern. An diesem Modul können bis zu 4 Tastersignale angeschlossen werden und es passt wie die anderen Module auch in jede europäische Unterputzdose.
Du kannst mit dieser Steuerung bis zu vier Tasten in der Hue App konfigurieren und die Funktionen An/Aus, dimmen oder Szenen zuordnen, nutzen.

Die Lieferung dieses Unterputzmoduls umfasst eine 3V CR2430 10mA Batterie.
Es ist identisch zu dem oben genannten Produkt in Punkt 7. Vorteil hier ist, dass kein Nulleiter benötigt wird.


Um deinen vorhandenen Taster in einen smarten Taser zu verwandeln, benötigst du für die Steuerung eine Philips Hue Bridge V2 sowie die passende Hue App.

Im folgenden Punkt zeigen wir dir einmal den Einrichtungs- sowie Installationsvorgang zu diesem Unterputzmodul. Eine Anleitung findest du unter anderem auch in unserem Video.:

9.  Installations- sowie Einrichtungsvorgang mit der Phillips Hue App

Bevor wir mit dem Installations- sowie Einrichtungsvorgang beginnen, ist es an der Stelle nochmal gut zu wissen, dass du alles, was du in der Philips Hue App an Funktionen hast,  auf den Taster übertragen und anschließend steuern kannst. Dabei spielt es keine Rolle, ob dein Taster ein oder vier Tasten hat, du kannst auch nur einen oder alle vier belegen.

1

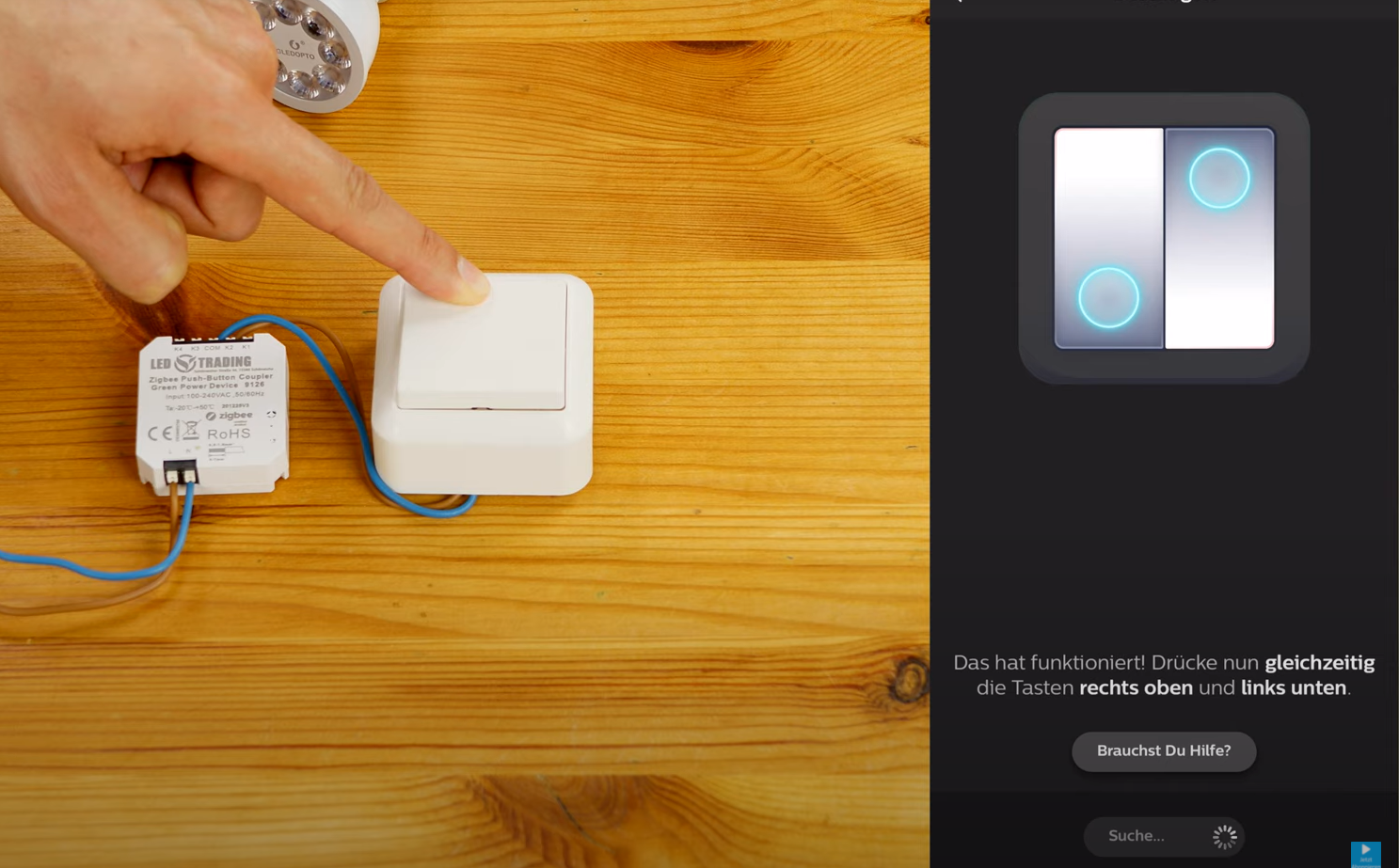

In unserem Beispiel ist das Hue Modul an Kanal zwei Angeschlossen und mit einem einfachen Taster verbunden. Sobald du alles angeschlossen hast, öffnest du deine Philips Hue App.

2

Im Hauptmenü der Hue App gehst du in “Einrichtung des Zubehörs”. Klickst anschließend auf Zubehör hinzufügen und tippst unten auf die Friends of Hue Schalter und wählst einen beliebigen Anbieter aus. In unserem Beispiel ist es TCS hidden socket. Kleiner Hinweis: Der Lutron Aurora funktioniert an dieser Stelle nicht. Sobald du einen Anbieter ausgewählt hast, drückst du min. 10 Sec. auf deinen Taster. Falls im Anschluss nichts erscheint und dein Taster nicht gefunden wurde, kannst wie folgt vorgehen: Du beobachtest deine App und drückst in diesem Zuge den vorgesehenen Druckknopf noch einmal. Diesen Vorgang wiederholst du so lange, bis die Bedienungsanweisung für den nächsten Schritt in der App angezeigt wird. Wenn du den Vorgang dreimal wiederholst, sollte die Bedienungsanweisung für den nächsten Schritt in der App angezeigt. In unserem Video hat die App den Taster gleich erkannt, benötigt aber dennoch eine Bestätigung. Die gibst du indem du den Taster ein weiteres Mal für ca. 10/13 Sec. gedrückt hältst.

3

Nach der Bestätigung hast du zwei Möglichkeiten:

  1. Mit einem zwei Taster Produkt, kannst du in der Hue App bleiben und den dort weiter einrichten
  2. Falls du auch einen einfachen Taster hast, wechselst du lieber in die Hue essentials App, das hat den Vorteil, dass du deinen einfach-Taster in einem Zug das Ein- und Ausschalten zuordnen kannst (In der Hue App geht das leider nicht)

In unserem Fall, richten wir uns also nach dem Punkt 2, und klicken auf “in einer anderen App konfigurieren” und wechseln rüber in die Hue essentials App

4

In der Hue essentials App öffnest du die Option “Geräte”.

5

An dieser Stelle ist es entscheidend, an welchen Kanal dein Taster angeschlossen ist. In unserem Beispiel ist der Taster an dem Kanal, K2 angeschlossen.

6

Das bedeutet, dass damit die Taste zwei steuerbar ist. Das ist wichtig zu wissen, um die richtige Taste zu konfigurieren. Wenn du überprüft hast, welche Taste bei dir angeschlossen ist, wählst du diese aus.

7

Unter der Tastenoption siehst du vier Taps “Drücken”, “Halten”, “Loslassen”. In unserem Beispiel wollen wir unseren Taster beim “Drücken” konfigurieren und wählen dieses daher aus. Mit dem Klick auf der Konfigurationsassistenten kann es auch schon losgehen.

8

Dann geht es wie folgt weiter:

  1. Klickt dann auf “ausgewählte Tasten einrichten”
  2. Gruppe Ein-/Ausschalten
  3. Wähl dein Wunschzimmer aus (in unserem Fall ist es das Videozimmer)
  4. Der Setup Prozess ist damit abgeschlossen

Im Anschluss kannst du das ganze Überprüfen, in dem du den Taster drückt und die Lampe aufleuchtet.

Einrichtung- und Installationsvorgang mit dem Schalter

Im Anschluss kannst du das ganze Überprüfen, in dem du den Taster drückt und die Lampe aufleuchtet.

Im Folgenden möchten wir dir den Installationsprozess mit einem Schalter vorstellen. Dafür haben wir unseren Schalter mit einem einfachen An-/Aus Aktor verbunden.

Hier gibt es eine kurze Erklärung zu den Anschlüssen:

Out = Da wird die Lampe angeschlossen
L= 230 Volt Anschluss (Spannungsversorgung)
L= 230 Volt Anschluss  (intern gebrückt, zum Beispiel für die das Schaltsignal zu verwenden)
N= Neutralleiter für die Spannungsversorgung des Moduls
 N(das Zweite)= intern gebrückt, wir verwenden es mit einer Brücke zu A2
A1= Wird direkt mit dem Schalter verbunden (du kannst an dieser Stelle mehrere Schalter dort anschließen) Das ganze findest du auch noch mal in der Bedienungsanleitung, hier als PDF runterzuladen.

  1. Öffne die Philips Hue App
  2. Tippe auf Lampeneinstellung
  3. Tippe auf Leuchte hinzufügen
  4. Für ein komplikationsloses Finden deiner Lampe, schließe den Strom erst an, wenn du auf den Button “Suche” geklickt hast
  5. Anschließend gehst du zurück in den Tab “Zimmer und Zonen”
  6. Setze den Hacken bei deiner Lampe
  7. Damit ist die Lampe hinzugefügt

In Home kannst du deine Lampe dann an- und ausschalten. Im Prinzip funktionieren diese Unterputzmodule fürs Schalten und Dimmer identisch.
Falls du wissen möchtest, wie das Anlernen mit einem Dimmer funktioniert kannst du auf unserem Video hier klicken:

10. Übersicht

Mittlerweile sind weitere Produkte hinzugekommen:

Schaltaktor für Schalter

ZigBee Triac Dimmer für Einbaudose

Dimmer Modul mit Nullleiter für Schalter (NICHT TASTER). Du kannst nicht am Schalter dimmen, sondern nur per App

Jetzt Kaufen

Dimmaktor für Schalter mit Nullleiter

ZigBee Unterputz Modul für Friends of Hue Batterie

Wie das andere Friends of Hue Unterputzmodul, nur mit Batterie. Vorteil: Etwas kleiner und kein Nullleiter erforderlich.

Jetzt Kaufen

Wir hoffen, wir konnten dir mit unserem Video und Blogbeitrag weiterhelfen. Falls du noch Fragen haben solltest, nutze dafür gern unser Kontaktformular
